*전용통신

  개요: 전용통신 서비스는 FEnet I/F 모듈에 내장된 프로토콜로 PC 및 주변기기에서 PLC내의 정보 및 데이터를 읽고 쓸 수 있는 서비스 이다. 통신 네트워크에서 서버 동작하게 되며 외부 기기나 PC에서의 XGT 프로토콜이나 모드버스 TCP 프로토콜을 따르는 메모리 읽기, 쓰기 요청이 올 경우 응답합니다.(XGT전용 드라이버와 모드버스 TCP 드라이버 지원)

FEnet I/F 모듈의 XGT 전용 드라이버를 위한 TCP포트 2004와 UDP포트 2005를 이용하고 있으며, 모드버스 TCP 드라이버는 TCP 502를 이용하고 있습니다.

*프레임구조

데이터

  1.비트데이터

    1)니블

    2)바이트

  2.정수데이터

    1)워드데이터

    2)더블워드 데이터

  3.실수데이터

  4.문자데이터

1.비트 데이터(BIT)

 1.비트 디바이스

     -한 점 단위로 저장되거나 읽어올 수 있는 디바이스로 P, M, L, K, F, T, C, S 등이 있습니다.

      비트 데이터를 액세스하기 위해 한 점(비트) 단위로 지정해서 사용. 이때 가장 아래 자리는 16진수로 표기

ex) P0000     0

    [그림1]워드표현   비트표현(16진수 표현)

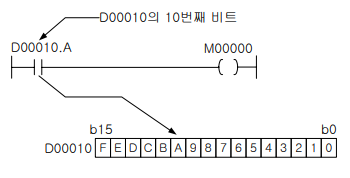

-[그림2]워드디바이스는 10진수 표기, 비트No는 16진수료 표기

  ex) D0010의 두번째 비트 = D0010.1

       D0011의 b10 비트 = D0011.A

  1)니블 /바이트 데이터(NIBBLE / BTYE)

      -.니블과 바이트는 XGT에 새로 추가된 데이터의 종류로 각각 명령어 이름 뒤에 4나 8이 붙은 명령어에서 사용되는          데이터. 니블과 바이트의 시작 비트를 입력함으로써 사용할 수 있고 입력한 접점부터 4/8 비트가 처리할 데이터            가  된다.

      1)표현범위

         -니블 : 0~15 (4비트)

         -바이트 : 0~255 (8비트)

      2)사용방법

2.정수 데이터

   1)워드 데이터(WORD)

    -.16비트의 수치 데이터를 말한다. 10진수와 16진수로 할 수 있고, 16진수로 표기할 경우에는 숫자 앞에 H를 붙인다.

  2)더블워드 데이터(DWORD)

    -.더블워드 데이터는 32비트의 수치 데이터를 말한다. 표기방법은 10진수와 16진수로 할 수 있고, 16진수로 표기할          경우에는 숫자 앞에 H를 붙인다.

3.실수 데이터 (REAL, LREAL)

  -.실수 데이터는 32비트/ 64비트 부동 소수점 데이터를 말한다. 여기서 32비트 부동 소수점 데이터를 단장형 실수, 64비트 부동 소수점 데이터를 배장형 실수라고 한다. 표기방법은 10 진수형태(소수점 표현)로만 가능하고 워드 디바이스와 비트 디바이스 모두 사용 가능하다.

4.문자 데이터

 -.응용 명령 중에 문자열 관련 명령어에서 사용 가능한 데이터 타입으로 숫자, 알파벳, 특수기호 등을 아스키 코드의 형태로 저장한다. 또한 한글, 한자 등 16비트 코드를 요하는 문자열도 사용 가능. NULL(h00)가 나올 때까지를 하나의 문자열로 취급하며 문자열 최대 길이는 32바이트(NULL 포함)까지 사용가능. 즉, 영문 31글자 , 국문 15글자까지 사용 가능하며 혼합 사용 가능.

DDNS(Dynamic DNS)

DNS(Domain Name System)

-.도메인 이름을 IP 어드레스로 변환해주기 위해 필요.

-.TCP/IP 계층의 응용프로그램 계층 서비스

-.컴퓨터 이름을 IP주소로 분해하는 것이 목적

외부에서 고정된 주소로 접근하는 방법

1.ISP(인터넷 업체)에 연락하여 고정IP 할당 – 추가비용 발생

2.공유기내의 DDNS 기능 사용

3.도메인 구입 후 그 도메인의 레코드를 수시 변경

4.도메인을 구입 후 DDNS서비스를 제공하는 네임서버로 변경

출처: studyforus.tistory.com/201?category=559706

Dlink의 Default 접속정보는 다음과 같다

기본 접속정보

IP: 192.168.0.50

ID: admin

PW: 없음

(DAP-2360모델은 매뉴얼과 다르게 ID:admin PW:admin 이더라)

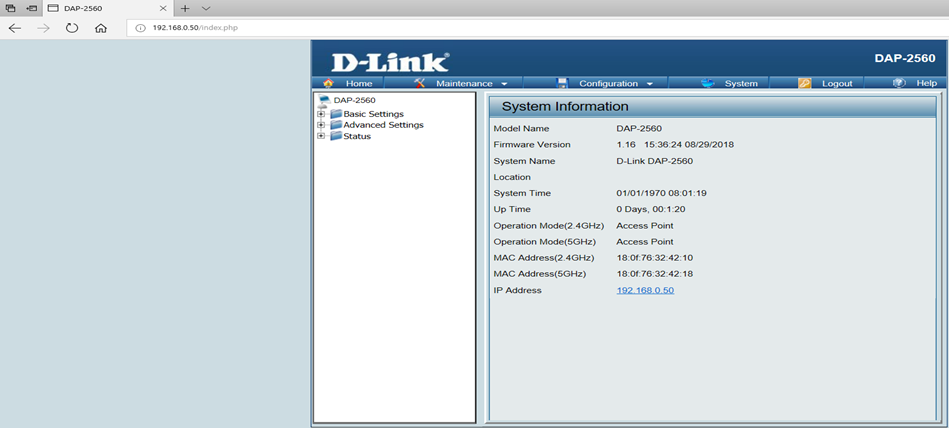

주소창에 192.168.0.50 그리고 ID를 입력하면 다음과  같이 접속이된다.

세팅설정

-다음과 같이 무선정보를 설정을 하려고한다.

*무선정보 설정

1.무선접속정보를 설정하고 주파수는 2.4GHz를 사용하며 5GHz의 기능은 제거한다.

2.공유기의 IP를 할당하고 DHCP의 기능은 제거하며 수동으로 설정한다.

  -모든 ip를 수동으로 관리하지만 DHCP기능을 켜고 특정 대역대 설정으로 하면 수동, 유동 모두 가능하다.

  ex) 192.0.168.2~ 192.168.0.200 - DHCP할당 대역설정  /  192.168.0.201 ~ 192.168.0.254은 수동

      - 0.2~200까지만 DHCP가 자동으로 할당되기에 나머지 대역은 수동으로 관리가 가능

Wireless

*Wireless Band [5G 세팅,사용안함 세팅]

1.Ssid visibility = disable

2.Auto channel selection = disable

3.Save

*Wireless Band[2.4 세팅, 무선접속정보 설정]

1.Network name(ssid) = 와이파이명 입력

2.Authentication = WPA-Personal

3.Passphrase = 비밀번호 입력

4.Confirm passphrase = 비밀번호 다시입력

5.Save

LAN

AP IP할당 설정

1.Get IP Form에서 Static IP(Mnanual) 수동인지 확인한다.(기본설정임)

2.IP Address에서 AP의 IP를 할당한다.

3.Save

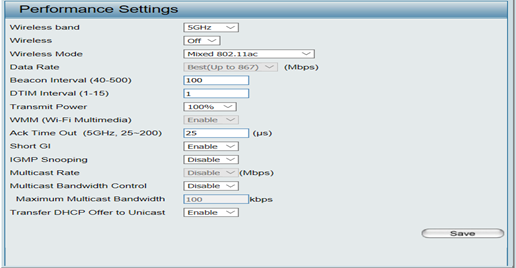

Performance

1.Wireless band 5GHz 선택한다.

2.Wireless Off로 설정한다.

3.Save

완료후 재시작

1.상단에서 Configuration 선택

2.Save And Activate를 선택하면 공유기가 재시작 된다.

(약 1분 후 재시작, 네트워크 시작까지는 최대 3분정도 소요)

*확인사항

1.AP 접속 계정(관리자) 아이디 비밀번호를 수정하여 보안에 신경쓰도록한다.

  -관리자 정보 변경 ( maintenace - Login Setting 체크박스 선택)

2.AP 세팅후 현장에서 웹페이지 접속이 안되는 경우가 있음

=> 서버보안 설정때문에 브라우저를 타는 경우가 종종 발생,

     크롬으로 접속확인
